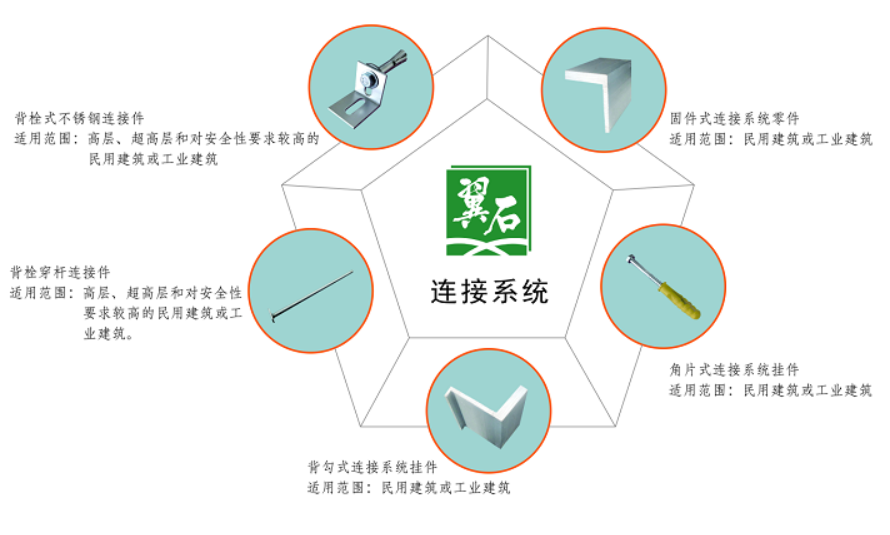

艺石一体板连接系统

艺石一体板连接系统

LOCKING AND RIVETING SYSTEM

ABUIABAEGAAg0reG9wUo1sSm2wEw_gY4lwQ

  艺石一体板设置的机械连接,它是由预埋件,螺栓组件,挂件,锚固件组成。其中预埋件是在工厂

内通过背栓、背勾、等不同的专业锚固连接件与装饰面板相连接,然后通过聚氨酯注塑复合工艺埋设在保温装饰

一体化板材内;连接件在施工现场通过螺栓组件与预埋件形成机械连接,并通过锚固件(膨胀螺栓、化学锚固、

穿杆螺栓、塑料锚固)与墙体相连,形成三维可调节式连接系统,抗震性能极强。


1.艺石一体板连接系统构成:

(1)预埋连接件:

      由艺石自主研发通过专用设备在饰面层上拓孔或开槽,将预埋连接件通过结构胶镶嵌在饰面层槽孔内,在通

过聚氨酯注塑复合工艺牢固的置于成品板内,使其拥有专业的连接槽口,与艺石专用连接挂件连接,也可实现与

干挂系统连接。

(2)连接挂件:

      将带有预埋附件连接件的WFC复合板与建筑墙体实现机械连接的构件,连接件开设长条孔,可使WFC复合板

做横向、纵向调节。

(3)锚固件:

      用于连接挂件与土建墙体之间的连接,包括:膨胀螺栓、化学锚栓、塑料锚栓、穿杆螺栓等。

2.艺石一体板连接系统分类(按连接形式)

(1)背栓挂件系统:

      该系统采用背栓式锚固原理,使背栓与特有钻头在饰面板背部拓孔吻合,形成无应力紧固模式,通过聚氨酯复合工艺,工厂一次成型制成艺石背栓式复合板,通过螺栓组件与艺石专用连接挂件形成机械连接,通过锚固件,聚合物砂浆与土建墙体进行粘锚法施工,也可以实现与干挂系统连接

      系统特点:锚固系统安全、合理(单个背栓抗拉强度实测值≥2.5KN)抗震性强、无龙骨施工、降低成本、缩短施工工期、防水、隔热、隔声、节能环保。系统单位面积质量≤30kg/m2,降低墙体负荷,可满足多样饰面要求:超薄天然石材、陶瓷薄板、清水泥板等。

      适用范围:高层、超高层和对安全性要求较高的民用建筑或工业建筑。

(2)背勾式连接系统:

      该系统在饰面层背面嵌入艺石自主研发的背勾式锚固件(铝合金背勾),锚固件与饰面层接触面较大,锚固点承载力大,可靠性高,饰面层背面复合

聚氨酯工厂一次成型,提高了饰面层抗弯强度,增大艺石复合板整体的强度和安全性,带有铝合金背勾的艺石复合板通过螺栓组件与该系统专用连接挂件形成机械连接,通过锚固件、聚合物砂浆与土建墙体进行粘锚法施工,也可实现与干挂系统连接。

    系统特点:规范要求单个锚栓抗拉强度>0.3KN,WFC使用单个锚栓抗拉性强度实测值≥1.0KN,该系统连接件挂件设有调节孔,实现上下前后调节安装误差。系统单位面积≤30kg/m2,降低墙体负荷,可满足多种饰面要求(超薄天然石材、清水泥板、瓷砖等)。

    适用范围:民用建筑或工业建筑。

(3)角片式连接系统:

      艺石金属板饰面复合板专用连接系统,将艺石内置连接角片化学粘接与金属板背面,在通过聚氨酯复合工艺,一次成型,无龙骨施工,降低成本,缩短工期。与专用连接挂件形成机械连接,使用粘锚法与土建墙体连接。

      系统特点:超轻的单位面积,仅为15~20kg/m2,饰面层多样化(铝单板、铝塑板、彩钢板均可)。

      适用范围:民用建筑或工业建筑。

(4)插件式连接系统:

      该系统采用艺石专用连接插件,安装时插接与艺石复合板PU保温层内,经化学粘接,双道防护,起到辅助连接固定作用,双道防护、安装操作灵活、快捷,适用于单位质量面积较轻的艺石复合板,如艺石复合金属板、艺石砂岩板、艺石复合基层板等。

      适用范围:民用建筑或工业建筑。

(5)开孔式连接系统:

      艺石清水泥板饰面复合板专用系统,清水泥板通过注塑复合工艺制成成品板后,使用专用开孔工具在清水泥板板面开工艺孔,锚固件通过工艺孔和土建墙面进行粘锚施工。

      系统特点:可施工性好,开孔可在工厂或现场完成,也可随意对板材进行裁切。开孔式连接系统,根据等压雨幕原理对清水泥板饰面复合板进行拼接设计,防水性能卓越。

      适用范围:民用建筑或工业建筑。
